RTL-SDR (2017-2018)

Az első SDR stickemet 2013-ban vettem. Azóta megjelent újabb kiadása V3, amit sikerült vásárolnom.


V3

Ez adta apropóját az ismételt játékra a kis vevővel.

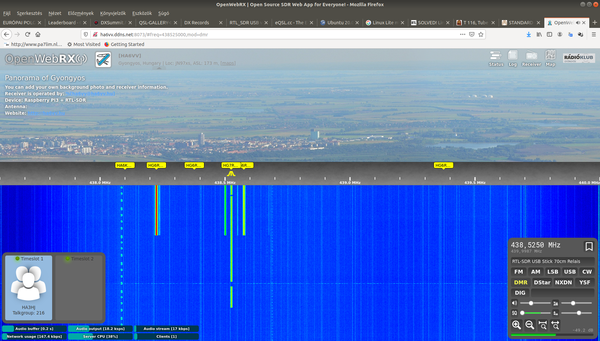

OpenWebRX

DIG módok beépített dekódolása.

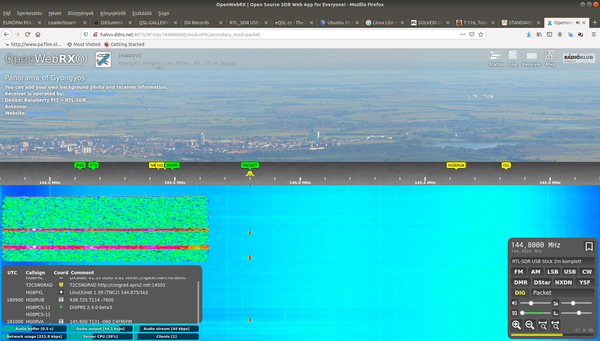

OpenWebRX

APRS - packet dekódolás

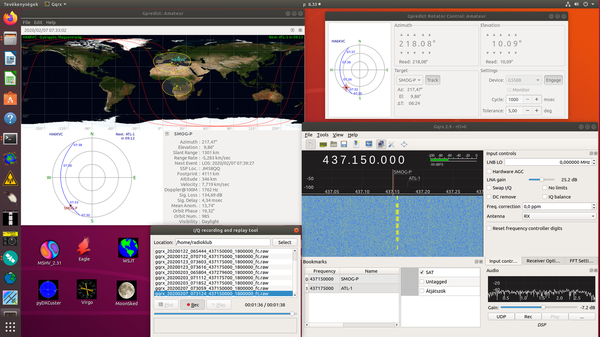

Egyszerű lehetőség a SMOG-P vételéhez.

GQRX vétel rögzítése I/Q (raw) fájlba.





Másik lehetőség a vételhez.

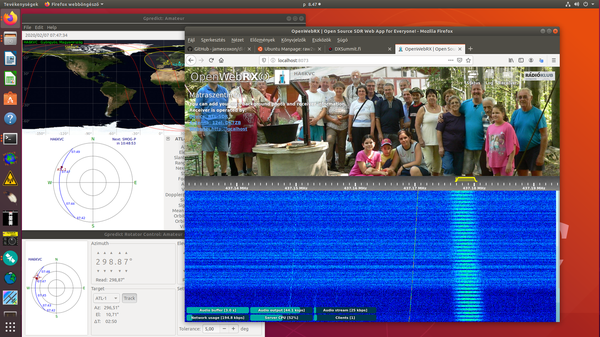

ATL-1 vétele OpenWebRX-el. (by HA7LIM)

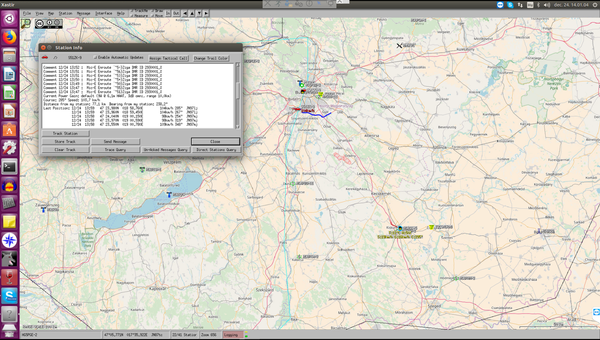

APRS - Automatic Packet Reporting System - vétele.  (XASTIR V2.0.6)

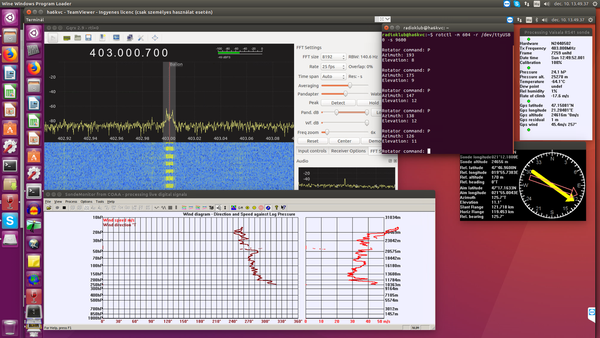

Meteorológiai ballonok követése, dekódolása.  (GQRX V2.9 + SondeMonitor V6.2.1.6)

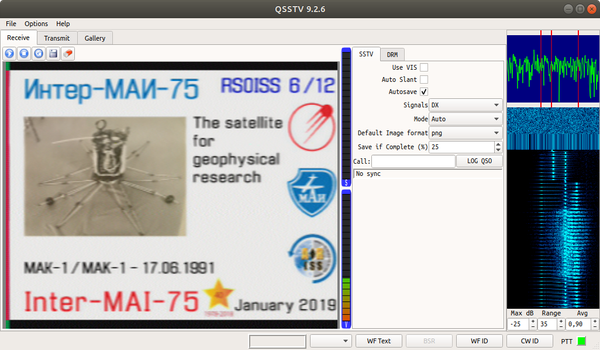

Jelek az Nemzetközi Űrállomásról (ISS-ről) 2019.02.01.


SSTV kép

és hangfelvétel.

A frekvencia pontossága jó, de még lehet pontosítani.

radioklub@ha6kvc:~$ kal -s GSM900
Found 1 device(s):
  0:  Generic RTL2832U OEM

Using device 0: Generic RTL2832U OEM
Found Rafael Micro R820T tuner
Exact sample rate is: 270833.002142 Hz
[R82XX] PLL not locked!
kal: Scanning for GSM-900 base stations.
GSM-900:
    chan: 18 (938.6MHz + 1.611kHz)      power: 393947.40
    chan: 24 (939.8MHz + 1.020kHz)      power: 416827.04
    chan: 28 (940.6MHz + 1.238kHz)      power: 114795.09
    chan: 30 (941.0MHz + 436Hz)           power: 134586.63
    chan: 38 (942.6MHz + 822Hz)           power: 100087.16
    chan: 104 (955.8MHz + 549Hz)         power: 91227.64
    chan: 109 (956.8MHz + 1.207kHz)    power: 107178.73
    chan: 114 (957.8MHz + 1.008kHz)    power: 536400.64

radioklub@ha6kvc:~$ kal -c 24
Found 1 device(s):
  0:  Generic RTL2832U OEM

Using device 0: Generic RTL2832U OEM
Found Rafael Micro R820T tuner
Exact sample rate is: 270833.002142 Hz
[R82XX] PLL not locked!
kal: Calculating clock frequency offset.
Using GSM-900 channel 24 (939.8MHz)
average        [min, max]    (range, stddev)
+ 1.002kHz        [990, 1009]    (19, 5.312243)
overruns: 0
not found: 0
average absolute error: -1.066 ppm

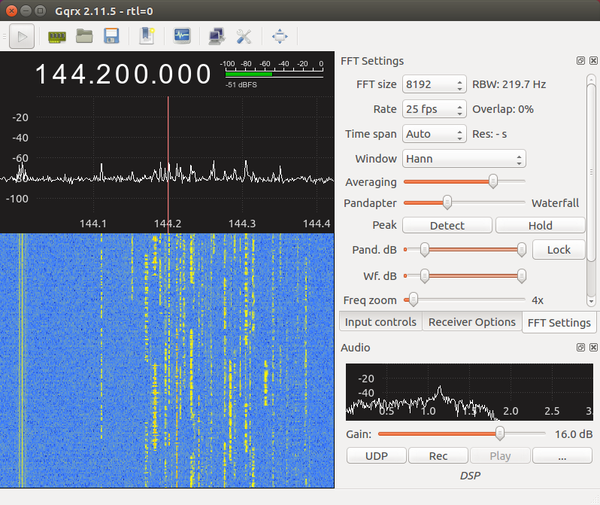

9A Activity_Contest 2018.09.16.



A GNU rádió adta lehetőségeknek szinte nincs határa.

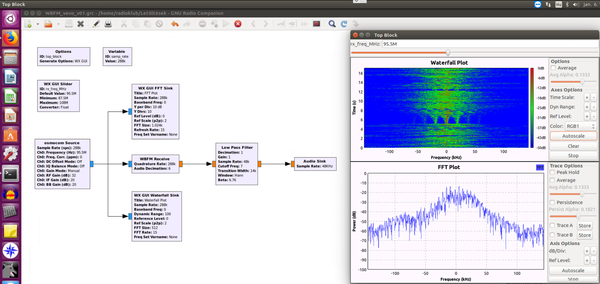

Egy FM vevő blokkokból összerakva, huzalozva.

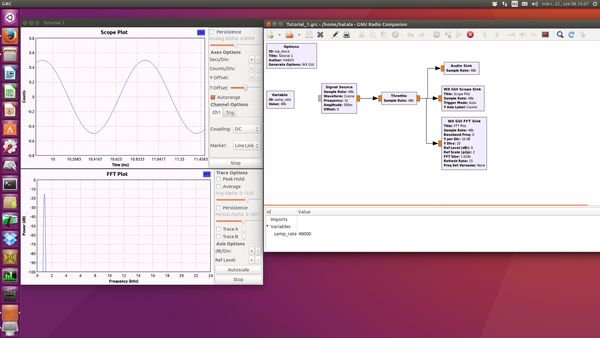

Ez egy hanggenerátor.

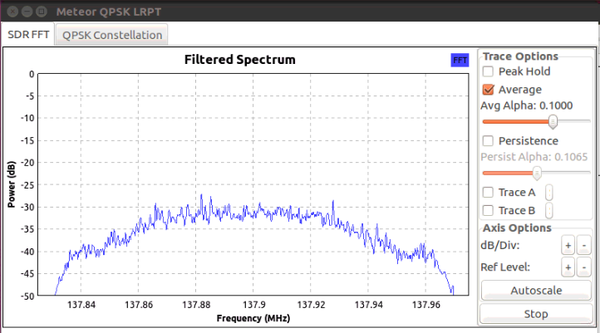

METEOR-M2 meteorológiai műhold LRPT (Low-Rate Pictures Transmission) kép vétele.

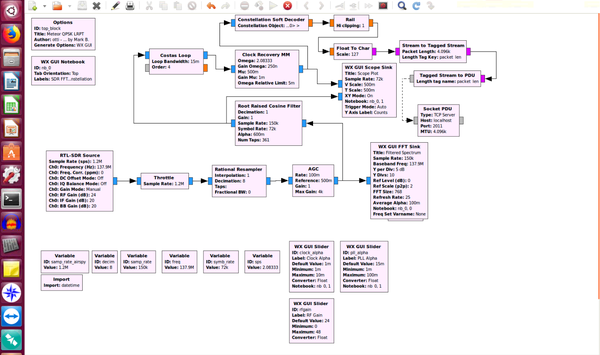

GNU radio - rtlsdr_realtime_m2_rx.grc

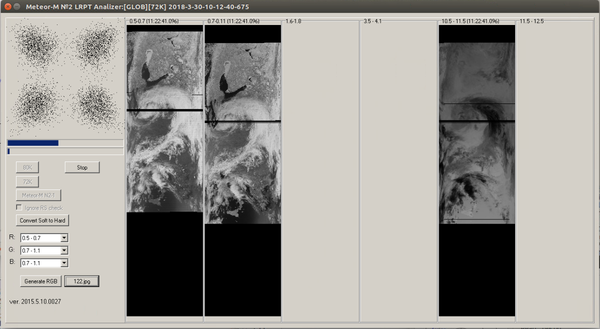

LRPT Analizer online kép megjelenítő. LRPToffLineDecoder.exe - wine alatt fut.







2018.03.30.

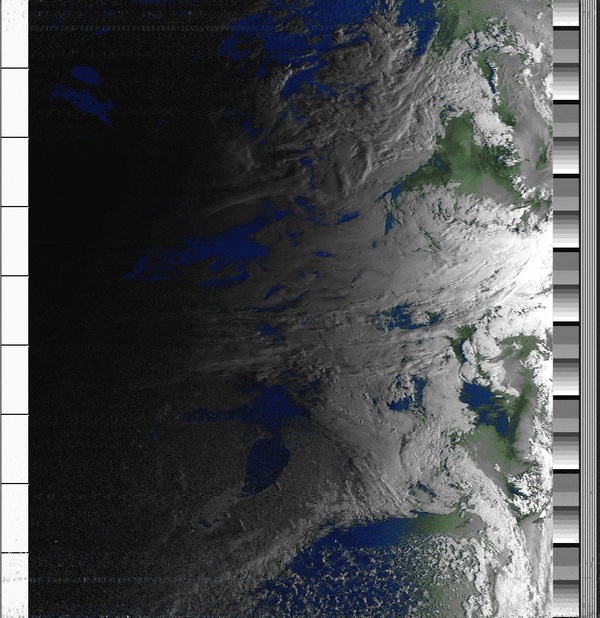

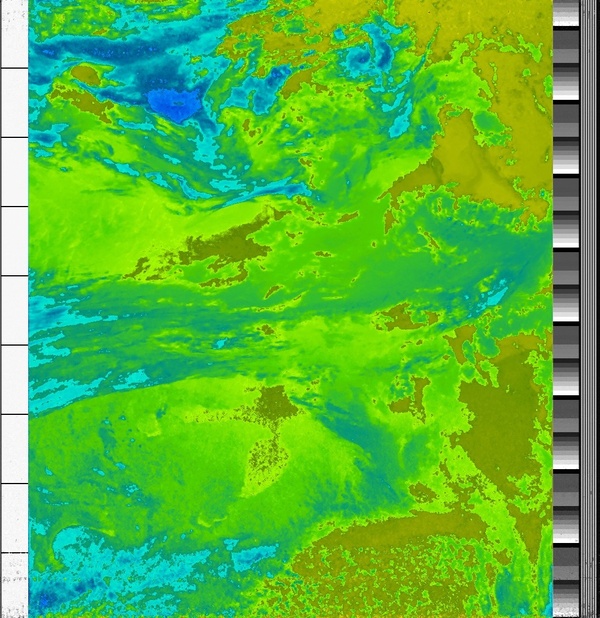

Azért még az öreg NOAA15 is működik. 20 éve - 1998-ban került pályára.

NOAA15




2018.03.26-án készült kép


Ha már elfáradtál, akkor itt az RTL-SDR és lehet TV-t nézni. Én TV-hez a "Kaffein" programot használom.


Kaffein

Természetesen teljes képernyőre átkapcsolható.

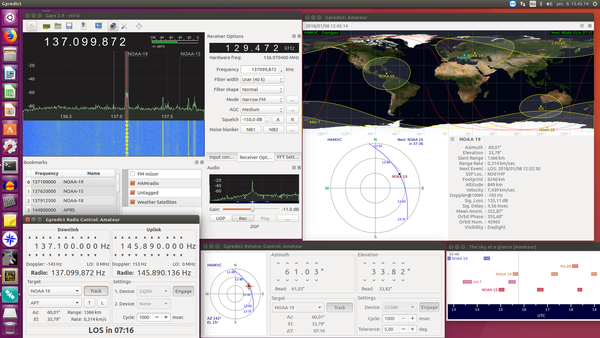

Műhold hozzánk (megfigyelő) képest nagy sebességgel közeledik, illetve távolodik. Ebből adódó doppler frekvencia változást számolja a Gpredict program és ennek megfelelően változtatja a Gqrx programon kersztül az RTL-SDR vevő frekvenciáját. Természetesen az antenna is követi a műholdat úgy horizontálisan, mint vertikálisan. Antennaforgató Yaesu G5500.

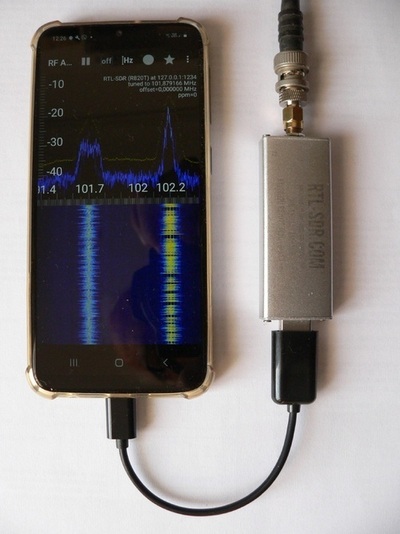

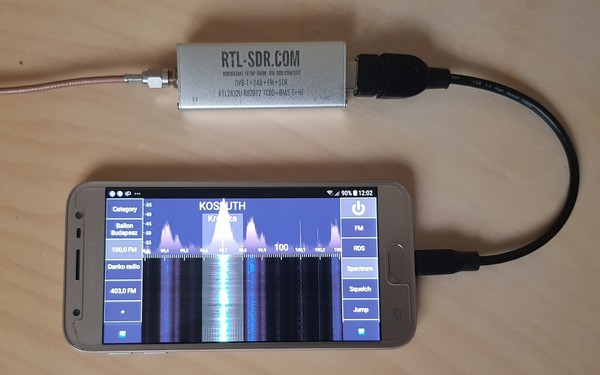

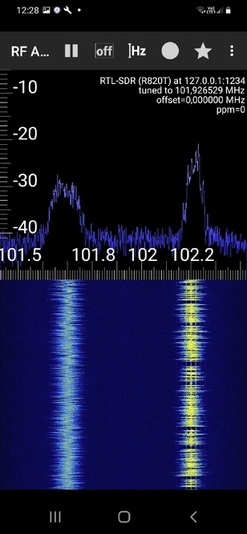

Szinte természetes, hogy Androidra is van az RTL-SDR vevőhöz program.

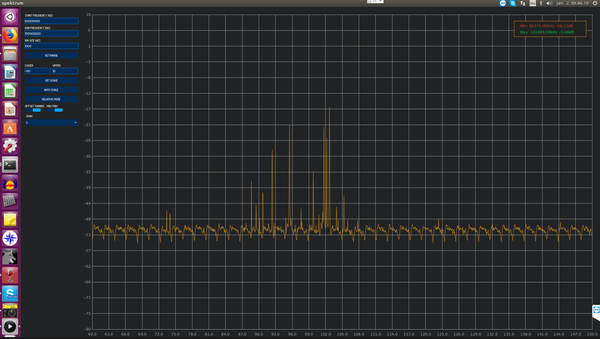

Most éppen spektrumanalizátor lett a kis vevőből a "Spektrum" program segítségével.






MASAT-1 DVB-T vevővel  (2013)


DVB-T USB TV vevőből SDR rádió, SHARPSDR.  MGF1302 előerősítővel próbáltam, ami a vevő bemeneten némi szelektivitást jelentett. Nem az antenna fejen volt az előerősítő, hanem közvetlen a vevő előtt.

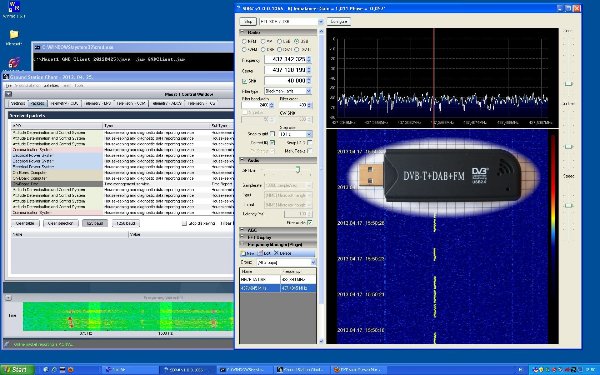

MASAT vétel




képekre klikkelve nagyíthatók!

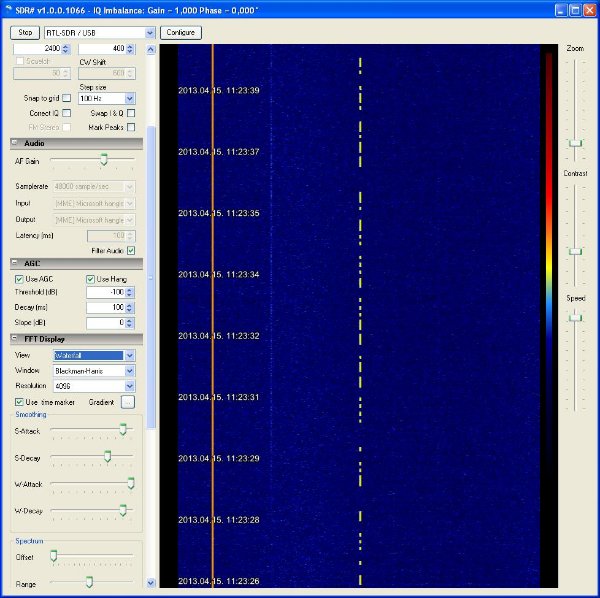

HG7BUA jeladó vétele Gyöngyösön

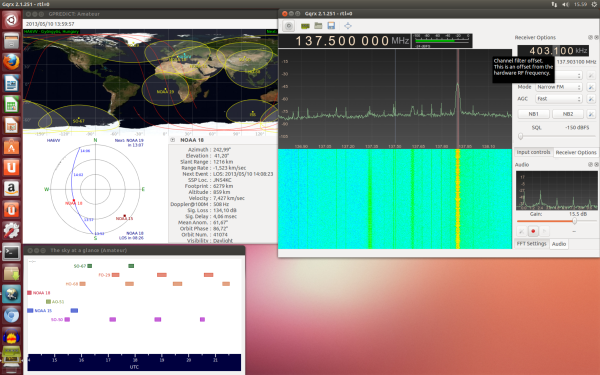

NOAA18 meteorológiai műhold vétele. UBUNTU 13.04 és GQRX program.

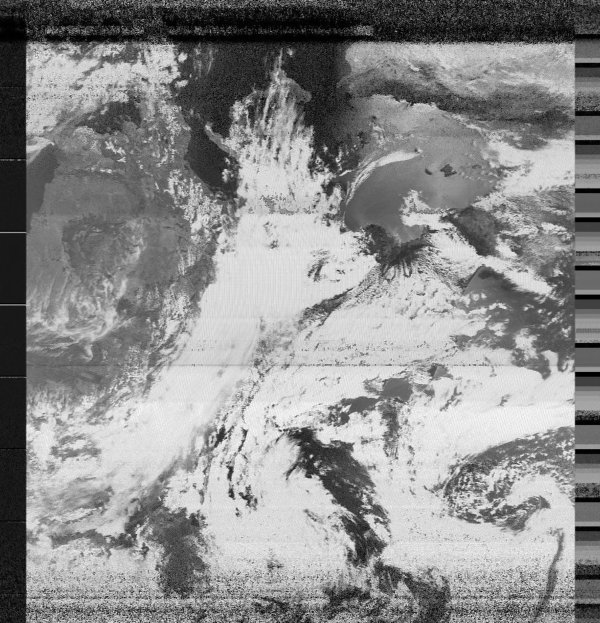

A vett kép dekódolva WXTOIMG programmal.

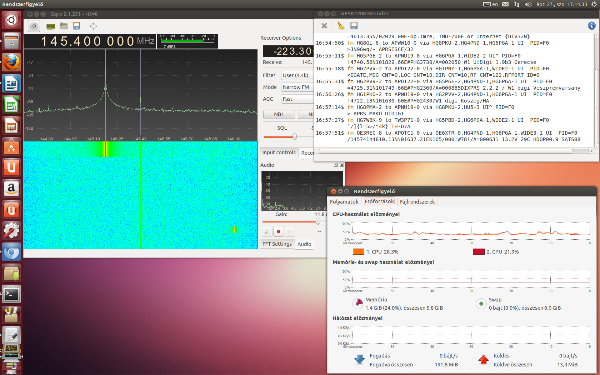

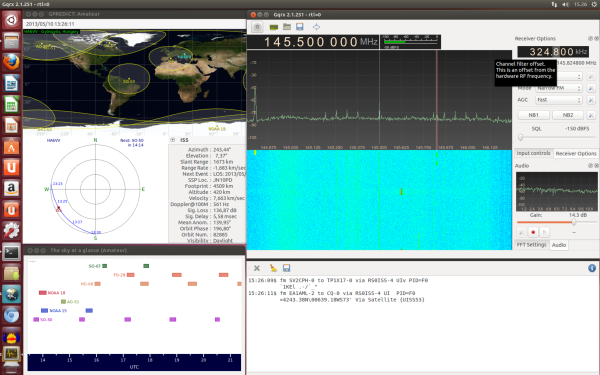

ISS vétele 144,825MHz-en. A packet jeleket a program az alsó ablakban dekódolja.



APRS 144,800 MHz-en.




Épitettem egy konvertert az USB dongle elé, hogy a vételi lehetőséget kiterjesszem a rövidhullámú tartományba. Asztalon próbáltam a vevőt, de csak a monitort, számitógépet, routert és más elektromos zajokat vett. Erre a vevőt és a konvert is beépítettem tükörbádog dobozba. Igy már csak az antennáról jövő jelet veszi. Megoldás még aktiv USB hosszabbító kábel használata. Öt méteres kábellel próbáltam, ebből a távolságból már jelentősen csökkentek a fenti vételi zavarok.

UpConverter

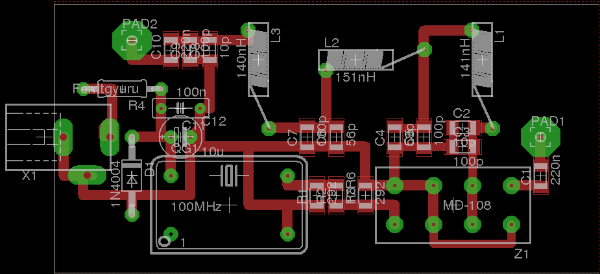

brd



konverter
alulnezet



USB DONGLE
Az átépített dongle.
